铸件（jiàn）裂（liè）纹可以说是铸件致命的缺陷之一，

一旦出现裂（liè）纹，

轻（qīng）则（zé）费（fèi）力修补，重则彻底报废（fèi）！

而（ér）要想（xiǎng）避免（miǎn）裂（liè）纹，

***关键的还是要对（duì）裂纹（wén）形（xíng）成的原因了如（rú）指掌，

这样才能从根本上杜绝（jué）！

铸件裂（liè）纹主要分为两类，热裂和冷裂！

热裂

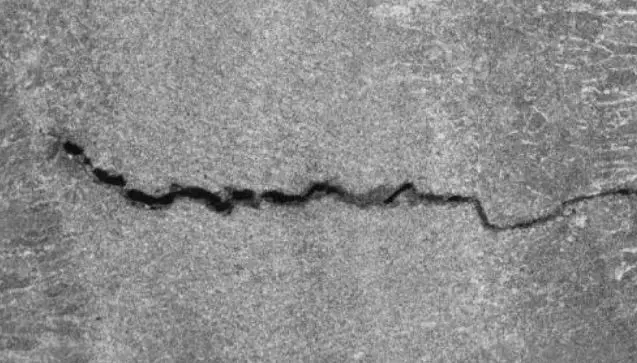

热裂是裂纹外（wài）形弯弯曲曲，断口很不规（guī）则呈藕断丝（sī）连状，而且表面较宽，越到里面越窄，属热（rè）裂其机（jī）理是：钢水注入型腔后开始冷凝，当结晶骨架（jià）已（yǐ）经形成并开始线收缩后，由（yóu）于此时内部钢（gāng）水并（bìng）未完成（chéng）凝固成固态使收（shōu）缩受阻，铸件中就会产生应（yīng）力（lì）或（huò）塑性变形，当它们超过在此高温下的材质强度极限时（shí），铸件就会开裂。

热裂（liè）纹形成原因

形成热裂纹的理论原因和实际原因很多，但根本原因是铸件的（de）凝固方式和凝（níng）固时期铸件（jiàn）的热应力和收（shōu）缩应（yīng）力。

热裂纹（wén）产生的原因体现在工艺和铸件结构方面其中有：铸件壁厚（hòu）不均匀，内角太小；搭接部（bù）位分叉太多，铸件外框、肋板等阻（zǔ）碍铸件正常收缩；浇冒（mào）口系统（tǒng）阻碍铸件正常（cháng）收缩，如浇（jiāo）冒口靠（kào）近箱（xiāng）带或浇冒口之间型砂强度很高，***了铸件的自由收缩；冒口太（tài）小或太大；合金线收缩率太大；合金中低熔点相形成元素超标，铸钢铸（zhù）铁中硫、磷含量高；铸（zhù）件（jiàn）开箱落砂过早，冷却过（guò）快。

热裂纹4招解决（jué）

1、改（gǎi）善（shàn）铸件结构

壁厚（hòu）力求均匀，转角处应作出（chū）过渡圆角，减少（shǎo）应力集（jí）中现（xiàn）象。轮类铸件（jiàn）的轮辐必要（yào）时可做成弯曲状。

2、提高合金材料的熔炼质（zhì）量

采用精炼（liàn）和除气工艺去除金属液中的氧化夹（jiá）杂和气体等（děng）。控制有害杂质（zhì）的含量，采（cǎi）用合理的熔炼（liàn）工艺，防止产（chǎn）生冷裂纹。

3、采用（yòng）正（zhèng）确的铸造工艺措施

使铸（zhù）件实现同时凝固不仅有利于（yú）防止热裂纹，也有助（zhù）于（yú）防止（zhǐ）冷裂纹。合理设置浇（jiāo）冒口的位置和尺寸，使铸件（jiàn）各部（bù）分（fèn）的（de）冷却速度尽量均匀一致，减少冷裂纹倾向。

4、时效热处（chù）理

铸造应力大的（de）铸件应（yīng）及（jí）时进行时（shí）效热处（chù）理，避免过大的残余应（yīng）力使铸件产生冷（lěng）裂纹（wén）。必要时，铸件在切割（gē）浇冒口或焊补（bǔ）后，还要进行一次时效（xiào）热处理。

冷裂（liè）

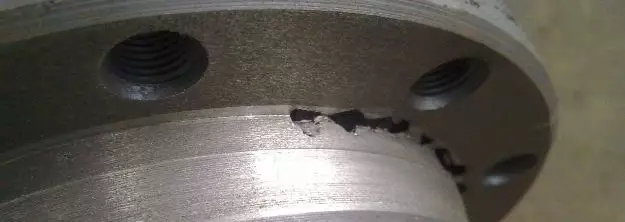

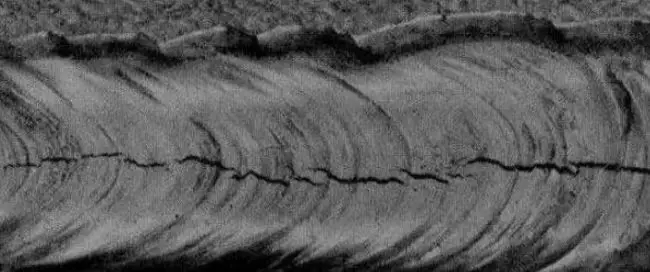

冷裂纹是铸（zhù）件凝固后冷（lěng）却（què）到弹性状态时，因（yīn）局部铸造应力大于合金极限强度而引起的开（kāi）裂（liè）。冷裂纹总（zǒng）是（shì）发生在冷却过程中承受拉应（yīng）力的部（bù）位，特别（bié）是拉应力集中的（de）部位。冷裂纹与热裂纹不同（tóng），冷裂纹往往穿晶（jīng）扩展（zhǎn）到整个（gè）截面，外形呈宽度均匀（yún）细长（zhǎng）的直（zhí）线（xiàn）或折线状（zhuàng），冷裂纹（wén）的（de）断口表面子净有金属光泽或呈轻度氧化色，裂纹走向平滑（huá），而非沿晶界发生。这与热裂纹有（yǒu）显（xiǎn）著的不同。冷裂纹检验用肉眼可（kě）见，可（kě）根据其宏观形貌及穿（chuān）晶扩（kuò）展的（de）微观特征，与（yǔ）热（rè）裂纹区别。

冷裂纹产生的主要原因有以下几方面：

1、铸件结（jié）构

铸（zhù）件壁厚不均匀，促（cù）使（shǐ）铸件产（chǎn）生铸造应力，有（yǒu）时会（huì）产生冷裂纹类缺陷。刚性结构的铸件，由于其结构的阻碍（ài），容易（yì）产生热应（yīng）力，从而使铸件产生冷裂纹（wén）。

2、浇冒口系统设计不合（hé）理

对于壁厚（hòu）不均（jun1）匀的铸件，如果内（nèi）浇口设置在铸件（jiàn）的壁厚部分时，将（jiāng）使（shǐ）铸件厚壁部（bù）分的冷却（què）速（sù）度更加缓（huǎn）慢，导致或加剧铸件各部分冷（lěng）却（què）速度（dù）的（de）差（chà）别，增大铸造的热（rè）应力，促使铸件产生冷裂纹。浇冒（mào）口设置不当，直接阻碍（ài）铸件收缩，也促使铸件产生冷裂纹（wén）。

3、合金材料的化学成分不合（hé）格

钢中含碳量（liàng）和其（qí）他合金元素含量（liàng）偏高使（shǐ）铸件容易发（fā）生冷（lěng）裂纹。韧性合（hé）金材料不易产生冷裂纹（wén），脆（cuì）性合（hé）金（jīn）材（cái）料易（yì）产生冷裂纹。

4、控制开（kāi）箱时间（jiān）

铸件（jiàn）开（kāi）箱过早（zǎo），落砂温度过高，在清砂（shā）时受（shòu）到碰撞、挤压都会（huì）引（yǐn）起铸件开裂。
